Краткие характеристики
- Мазут и ДТ
- D: pегулировка давления без функции запирания
- 72 л/час
- 76 л/час
-
Описание товара

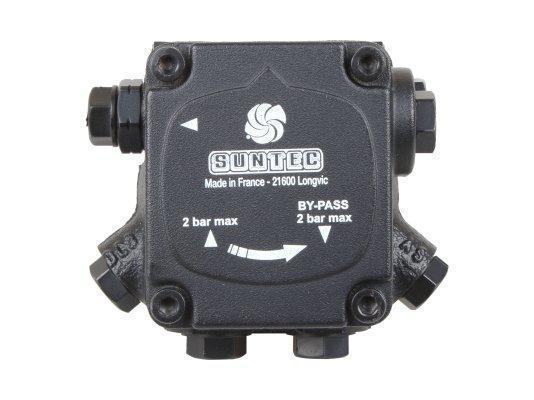

Шестеренчатый насос Suntec D 57 C 7273 3P подаёт под давлением 10-28 атмосфер дизельное топливо и мазут в горелки BALTUR, ELCO, LAMBORGHINI и др мощностью не выше 3000 кВт. Модель снабжена регулировочным клапаном без запирающей функции, которую обеспечит внешний ЭМ клапан (не предусмотрен базовой комплектацией).
Основные характеристики
- Производительность насоса зависит от давления и вязкости рабочей жидкости. Например, составляет 72 л/ч при давлении 14 атм. и вязкости 20 сСт.
- Эксплуатационная вязкость топлива – не более 75 сСт. Исключением являются случаи, когда используется более густое горючее и после нагрева его вязкость не превышает допустимую отметку (75 сСт).
- Рабочая температура топлива в насосе – максимум 90 градусов.
- Выход на форсунку находится слева.
-
Конструктивные особенности
Основным функциональным узлом в конструкции является пара шестерней, вращаемых против часовой стрелки. Для защиты зубчатого механизма от повреждений установлен фильтр, удерживающий крупные абразивные примеси размером от 530 мкм.
Топливо всасывается из ёмкости и перемещается к регулировочному клапану, от которого поступает на форсунку под определенным давлением (заводская настройка – 14 атмосфер). Для корректировки давления подачи в диапазоне 10-28 бар предусмотрен специальный винт.
Рабочая жидкость, не прошедшая на форсунку, возвращается в бак или на линию всасывания, в зависимости от используемой схемы подключения.
При выборе однотрубной конфигурации системы вместо заглушки байпаса, которую следует удалить, устанавливается стальная заглушка с шайбой, закрывающая отверстие обратной линии.
Достоинства модели D 57 C 7273 3P:
- универсальность – подача в горелки дизтоплива и мазута вязкостью до 75 сСт;
- монтаж с помощью втулочного соединения с посадочным диаметром 54 мм;
- широкий диапазон давления нагнетания (10-28 бар);
- повышенная производительность (72 л/ч при заводских настройках давления);
- очистка топлива от примесей размером от 530 мкм;
- цилиндрическая резьба согласно ISO 228/1 для трубопровода и измерительных устройств;
- автоматический выход воздуха в 2-трубных установках.
-
Прежде чем купить насос SUNTEC воспользуйтесь консультацией специалиста «АНКАС». Выбор модели должен выполняться с учетом требований производителя горелки. В нашем каталоге представлен широкий ассортимент комплектующих для систем отопления по цене производителя.
Вид перекачиваемой жидкости Мазут и ДТ
Серия насоса D: pегулировка давления без функции запирания
Производительность при давлении 14 бар и вязкости 20 сСт 72 л/час
Производительность при давлении 14 бар и вязкости 75 сСт 76 л/час
Диапазон давления на форсунку от 10 до 28 Бар
Метод Установки Втулочное ∅ 54 мм
Всасывающая и обратная линия ¼ дюйма - 6,35мм
Тип модели Базовая
Направление вращения вала C: вращение против часовой стрелки / форсунка слева
Установка заглушки байпаса P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала
Одна полость
Выход на форсунку ⅛ дюйма - 3,175мм
Порт манометра ⅛ дюйма - 3,175мм
Порт вакуумметра ⅛ дюйма - 3,175мм или ¼ дюйма - 6,35мм
Функция клапана
Регулировка давления без функции запирания
Сетчатый фильтр Открытая область: 12 см2
Сетчатый фильтр Размер отверстия: 530 µм.
Диаметр Оси (Вала) 8 мм
Заглушка байпаса
-
Устанавливается в порт вакуумметра для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
Заводские установки давления 14 Бар
Эксплуатационная вязкость от 2 до 75 мм2 /с (сСт)
Температура топлива от 0 до +90 ºC макс. в насосе
Давление на входе 2 бар макс.
Давление на выходе 2 бар макс
Высота всасывания Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения 2850 об/мин
Максимальная скорость вращения 3600 об/мин
Вращающий момент 0.1 Н.м
Вес 1.8 кг
